液压抓斗

液压抓斗的简介

液压抓斗是通过液压动力源为液压油缸提供动力，从而驱动左右两个组合斗或多个颚板的开合抓取和卸出散状物料的一种工作装置，由多个颚板组成的抓斗也叫抓爪。具体颚板需求可以根据实际需要让抓斗厂家定制。

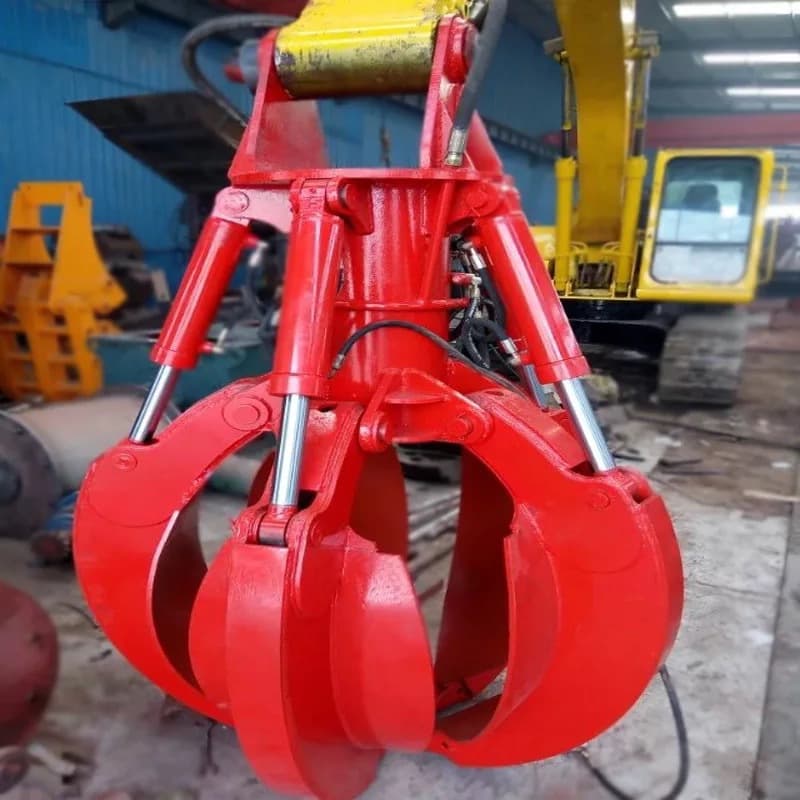

产品图片

液压抓斗属液压结构件类产品，由液压油缸、斗（颚板）、连接立柱、斗耳板、斗耳套、斗齿、齿座等零配件组成，所以焊接是液压抓斗关键的制作工序，焊接质量直接影响到液压抓斗的结构强度及使用寿命。另外液压油缸也是关键的驱动部件。

液压式抓斗本身装有开合结构，一般用液压油缸驱动。液压抓斗在液压类专用设备中应用比较广泛，如液压挖掘机、液压起重塔等。液压抓斗属专用行业设备配件，需要专用设备才能率、高质量的进行作业，如：数控等离子切割机、坡口铣边机、卷板机、焊接变位机、镗床、液压试验台等。

液压抓斗的基本结构

液压抓斗由斗瓣、机架、液压系统、提升油缸等部分组成。

• 用于抓取物料的斗瓣通过销轴与机架装配在一起，连接在斗瓣上提升油缸控制着斗瓣的闭合与打开，以抓取或放落物料，斗瓣采用钢板焊接形成，斗瓣上的销轴与斗尖用耐磨材料制造。
• 机架是本产品的基础件，由机架本体、上盖、油缸护罩等件组成。
• 液压系统装于机架的内部位置，同电动机、联轴器、液压泵、阀块、管路等组成一体，固定在机架上。机架的下部空间为液压油箱。
• 提升油缸的两端分别固定在机架的上部与斗瓣上，随提升油缸活塞杆的伸缩，斗瓣便闭合与打开。

液压抓斗必须遵循的规定

操作人员须经过操作培训,懂得液压抓斗起重设备的操作规定并严格遵守以下规程：

1、为防止抓斗提升时发生意外,任何人不得位于抓斗或经过路线的底下,以免因物料散落等原因导致人身伤害事故的发生.

2、液压抓斗必须通过电源电缆中的一根地线保证机壳可靠接地,使用的动力电源应有可靠的漏电保护功能.

3、启动新安装或重新安装后的设备使用前，应进行如下检查：

• 供电电源符合三相交流380V/50Hz的要求.

• 液压油在低液位以上，且油质符合GB11118.1-1994.
• 要仔细检查与起重机钢丝绳联接以及检查电机旋转方向，电源电缆与防张紧装置进行联接，保证电源电缆接入电器盒的方向应自然合理.
• 当环境温度低于0C度时，应该更换低粘度的液压试运行数次，同时观察各部分，尤其是液压软管及接头部分，不应有渗漏等现象.

 4、正常操作，以上检查，如发现存在问题时，必须及时处理，检查无误或处理完毕后，方可进行正常操作.

合上动力电源与控制电源，让抓斗处于全开启状态 ，随后将抓斗移物料上方，抓斗线应与物料垂直，其偏斜度不超过30度，偏斜度过大则提升吊钩来纠正。闭合抓斗使物料装满，如闭合时出现抓斗倾斜，起重机的吊钩应适当提升来调整角度，将液压抓斗移需要卸落的地方，开启抓斗将物料卸到指定的位置.

移动抓斗，重复上述抓取工作

注：

• 当抓取的物料妨碍抓斗闭合时，可以适当提升抓斗，以利于物料的抓满
• 不得将抓斗高速下降冲向物料，否则将损坏抓斗和物料
• 发生液压油泄漏时应立即停止工作并修理
• 发生开启或闭合不平稳（时快时慢）现象或无力时，应检查液压系统是否正常
• 当抓取物料抓不动时，不要强行抓取，也不要长时间抓取，不则油温会急剧升高
